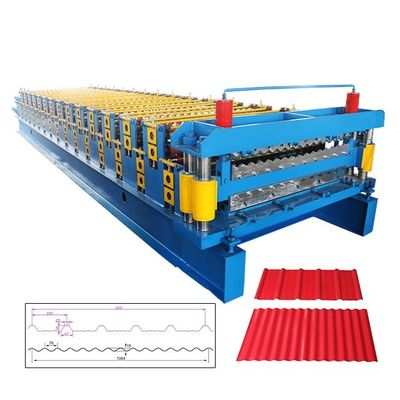

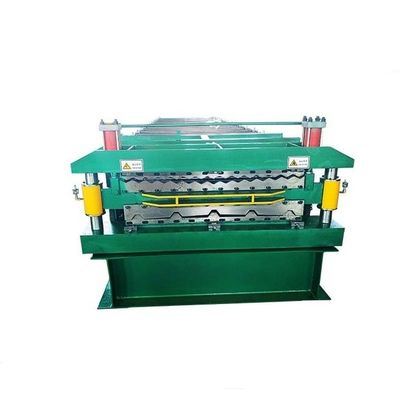

Крен цвета ISO стальной формируя машину 5T для панели черепицы

Крен цвета стальной формируя машину

1. Подача обработки машины крена двойного слоя бывшей:

Ручной decoiler→Feeding материал в machine→Roll формируя длину machine→Measure

→Hydraulic режа → закончило - продукты

2. Оборудование включает:

3. Технические данные и детали машины крена двойного слоя бывшей

(1) ручное decoiler

ООН-сила; ручное decoiler; максимальная емкость: 5000kg

Костюм для внутренн-диаметра катушки: 508mm, костюм для диаметра катушки максимального наружного: 1000mm

Ручная сила расширяет поверхность катушки внутреннюю.

(2) основа формируя машину

a. Номер формировать шаги: 16 шагов зависят от профиля

b. Материал вала: стальная твердея 45# и закаляя обработка.

Наружный диаметр 85mm, полное твердое тело

Позвоненные валы

c. ролики: Материал кованая сталь высокой отметки No.45, с контролируемым цифров шествием.

Ролики покрыты с трудным хромом с толщиной 0.05mm на поверхности позже

подвергаемый механической обработке точным механическим инструментом. Так, что обеспечит длинную жизнь формировать ролики.

d. Сила главного мотора: 4 Kw с циклическим редуктором скорости планетарной шестерни

(3) резать прибор

a. Принимает вырезывание столба, останавливает для того чтобы отрезать;

b. Материал режа лезвия Cr12 с погашенной обработкой.

c. Adopts сварило рамку для хорошей ригидности.

d. Рамка вырезывания термическая обработка для избежания деформации конечного продукта. длина вырезывания

допуск ±2mm.

e. Сила вырезывания обеспечена гидравлической станцией.

f. Конечный продукт можно отрезать согласно установленной длине в регуляторе PLC, и длина

автоматически измеренный кодировщиком. Когда конечный продукт достигает установленную длину,

машина остановит для того чтобы отрезать продукт автоматически. Закончите это действие, машину побежит

опять непрерывно.

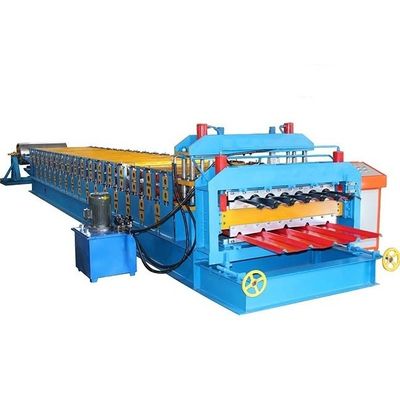

(4) гидравлическая станция:

a. Оно поставляет силу для гидравлического резца.

b. Все гидравлические аксессуары все используют китайские известные продукты бренда.

c. Гидравлическая сила мотора: 3KW

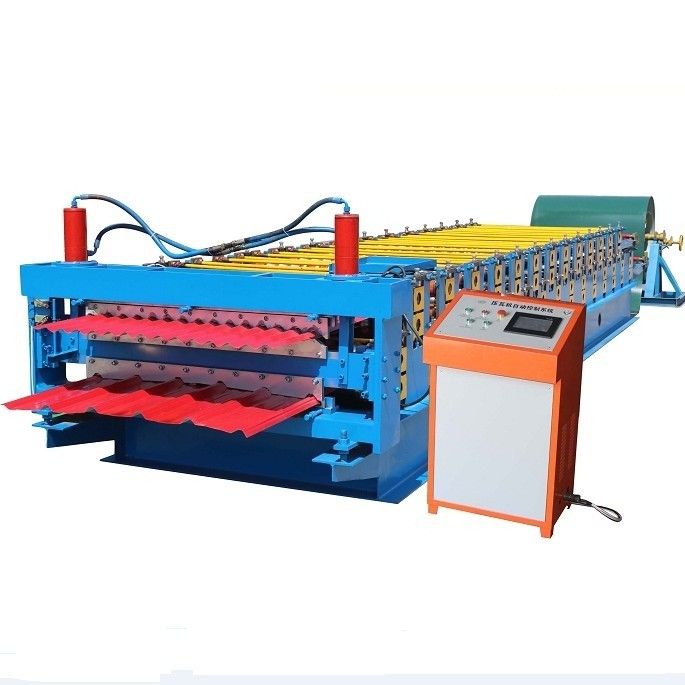

(5) система управления PLC:

система a.This использует PLC перепада для того чтобы контролировать все работая действия. Количество продукции и

каждая длина части автоматически будет измерена. Удобно контролировать крен

формировать машину.

конвертер b.Delta регулирует технологию скорости, осуществляет автоматическое производство.

экран c.Text входной сигнал и отменил рабочие данные.

d. Дружелюбная система взаимодействия человека и машны может быть установила серии на часть работы, длину, количество, etc.

e. Отсчет кодировщика, имеющ функцию отсчета и измеряющ длину.

f. Соответствующее напряжение тока силы: 380V/50HZ/3Phase (может de конструировал согласно требованию к покупателя)

(6) шкаф продукта (использующий энергию ООН):

a. Они использованы для установки конечного продукта когда продукт приходя вне от резать прибор.

b. 2 части, каждая длина части 1m, полная длина в 3 метра.

c. Соберите конечный продукт и конечные продукты удобны быть штабелированным работниками.
