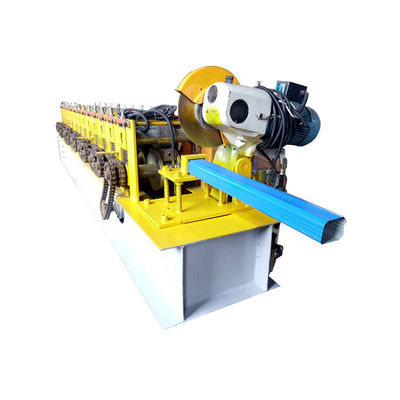

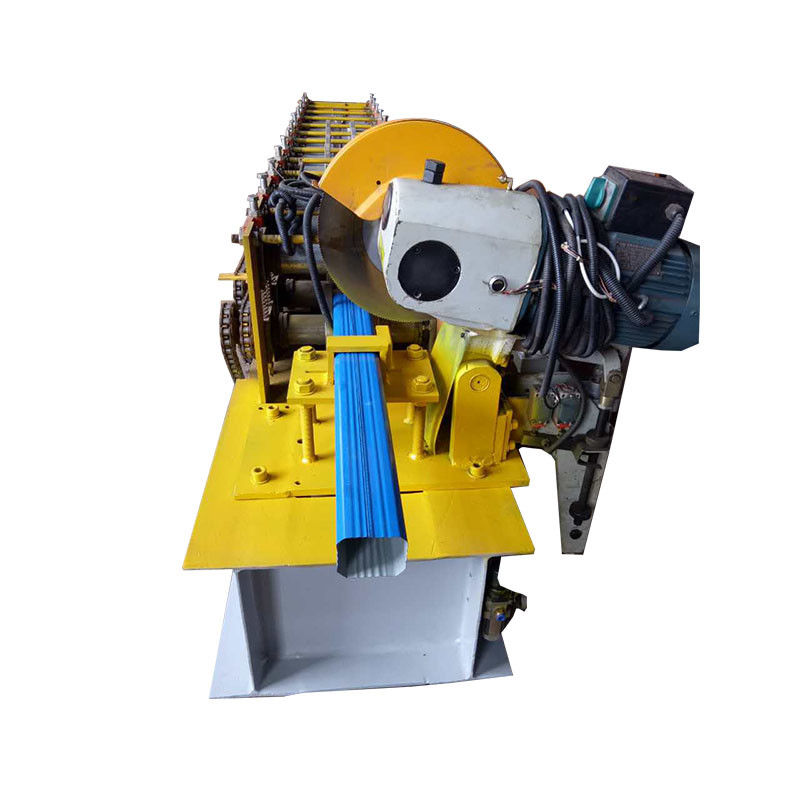

Крен трубы Downspout воды формируя машину 380V 12m/min

Крен трубы Downspout воды формируя машину 380V 12m/min

1. Диаграмма потока процесса:

Decoiling--активный питаться---формировать---измеряя длина---вырезывание---продукт, который нужно стоять

2. Главное оборудование:

Decoiler, главная формируя машина, гидравлическое вырезывание, энергетическая система (plc), гидравлическая система, стойка продукта.

3. Технические параметры

1) Профиль

толщина: 0,3--0.8mm

2) внутреннее плотное decoiler

Диаметр катушки A. внутренний: 450mm--700mm

Ширина B. максимальная свертываться спиралью: 1250mm

Вес C. максимальный загрузки: 5000kg

3) главная формируя машина

Материал A. Вала: сталь 45#, нося стальной наружный диаметр 85mm

B. сила главного мотора: 5.5kw

Скорость C. Forming: 8--10m/min

D. Напряжение тока: 380v, 50hz

Станция E. Ролика: 15

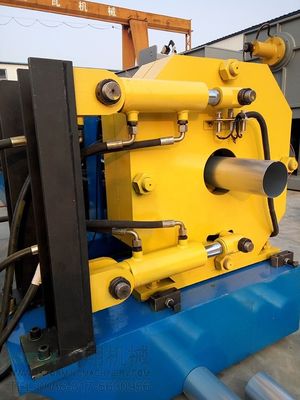

4) резать систему

Резец A. гидравлический

B. Лезвие и материал прессформы: Сталь Cr12 с погашенный обработала 60-62°

Система C. Вырезывания выдвинула гидравлический привод, после автоматического вырезывания после формировать

5) система управления

PLC A.: форма Тайвань taida

B. Кодер: от Южной Кореи

6) гидравлическая система

A. выдвинуло гидравлическую систему от Тайваня

B. Сила: 3kw

4. Запасные части

1) Легкие поврежденные части: conk 2 ПК, ПК плавкой вставки 4

2) Резиновые ПК циновки 1;

3) ПК гаечного ключа 1 болта
