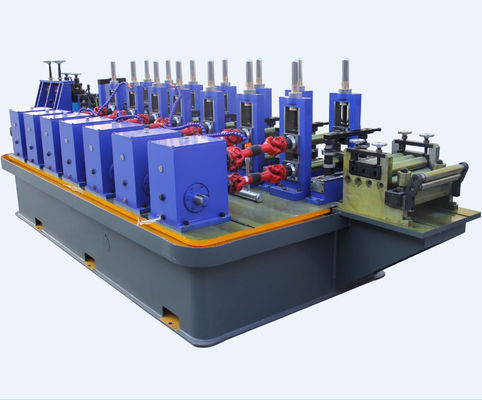

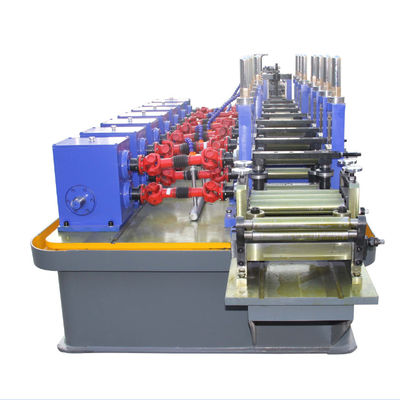

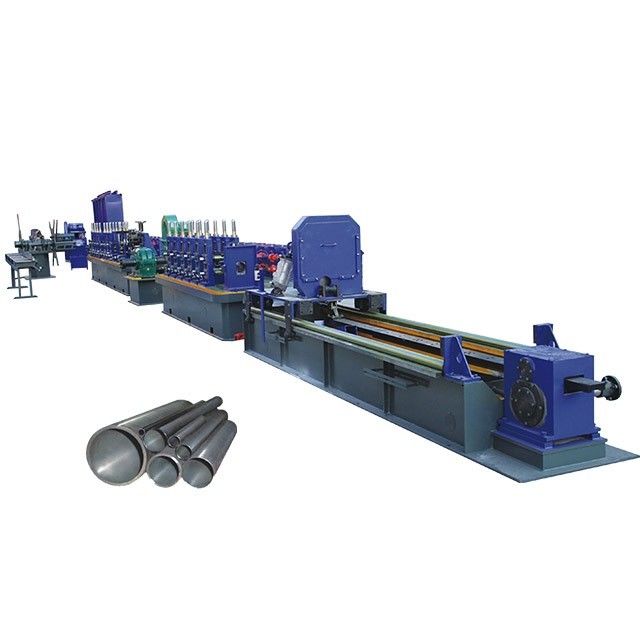

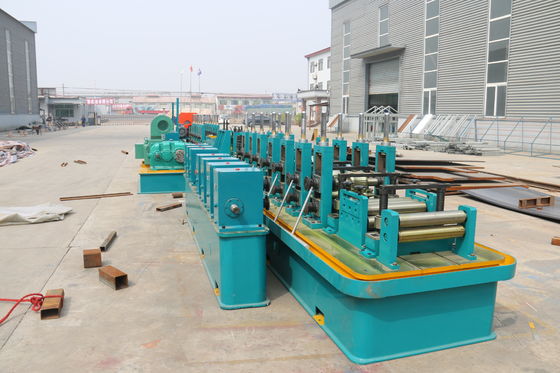

Крен Downpipe CE формируя сваренное высокочастотное машины 50m/min
Введение компонента:
Uncoiler
Брифинг: Роторный тип для изменения катушек легкого с пневматическим тормозом
Параметры:
| max.weight катушки |
3000KG |
| внутренний диаметр катушки |
450-520mm |
| диаметр max.outside катушки |
1600mm |
| max.width катушки |
400mm |
контролируемое Компьютерн летание увидело
| Сила автоматического контроллера |
18.5KW |
| Максимальный режа диаметр |
90mm |
| Ряд длины вырезывания |
4m-7m |
| Максимальная режа толщина |
4mm |
| Тип: круг циркулярной пилы металла |
600*70*2.5mm |
| Сила пилы |
22KW |
| Точность режа длины |
в пределах + 0.3mm |
Формировать машину
| вертикальные ролики |
7 шагов |
| диаметр вертикального вала |
60mm |
| материал вала |
40Gr |
| горизонтальные ролики |
8 шагов |
| диаметр горизонтальных валов |
40mm |
| материал роликов |
Gr12 |
| вертикальная стойка |
45#steel, жара - обработал HRC 60-64 |
| горизонтальная стойка |
выкуйте стальное |
| валы проводника |
отрегулируйте сваривая линию |
| охлаждая коробка |
сваривая лист, длина подтвердил согласно машине и трубе |
| скорость |
30-90m/min |
Поток процесса:
uncoiler Двух-головы---Сверните спиралью резать и сваривать совместно----Аккумулятор---Flatting---Формировать Roundpipe
---охлаждать---Квадратный формировать трубы----определение размеров---муха увидела вырезывание---побегите вне таблица
Главный привод
, Мотор Z4-225-11,110kw DC главного мотора Z4-225-11,110KW
B, редуктор скорости модельное ZLY200, коэффициент is16: 1 16:1 ZLY200
C, механизм управления DC ЕВРО прибора сопротивления
Сварочный аппарат сварки встык
, Ширина: <400>mm
B, thicknesss: <3>mm
Аккумулятор
, Материал: сделанный из угла и швеллерного профиля
B, питаясь скорость: над 150m/min
C, собирая емкость:<> 2000kg
Регулировка ширины
Ряд: 94-290mm
Аккумулировать ролик
, Материал: GCr15
B, питаясь ролики: 150mm, 2 ПК
C, мотор: 5.5KW, 6 классов, 1 набор
Определяя размер части
, Вертикальный вал: 6 шагов
B, диаметр вала: 60mm
C, материал вала: 40Gr
D, горизонтальный вал: 6 шагов
E, диаметр вала: 40mm
F, материал роликов: Gr12
G, использование: сделайте круглую трубу в строго круге, сформируйте квадратную трубу и сделать квадрат в строго квадрате.
H, горизонтальная стойка: выкуйте стальное
I, голова турка: польза для flatting
J, скорость: 30-90m/min.
K, 2 прессформы наборов: одно для 15*15mm, другое для 45*45mm.
4,10 побегите вне таблица
Автоматический тип рельса бежит вне таблица
4.11High-frequency
, Модель: GP150-0.4
B, сила входного сигнала: 3P, 380V, 50HZ
C, сила выхода: 150KW
D, режим контроля силы выхода: отрегулированный микропроцессором
E, частота выхода: 350-420KHZ
